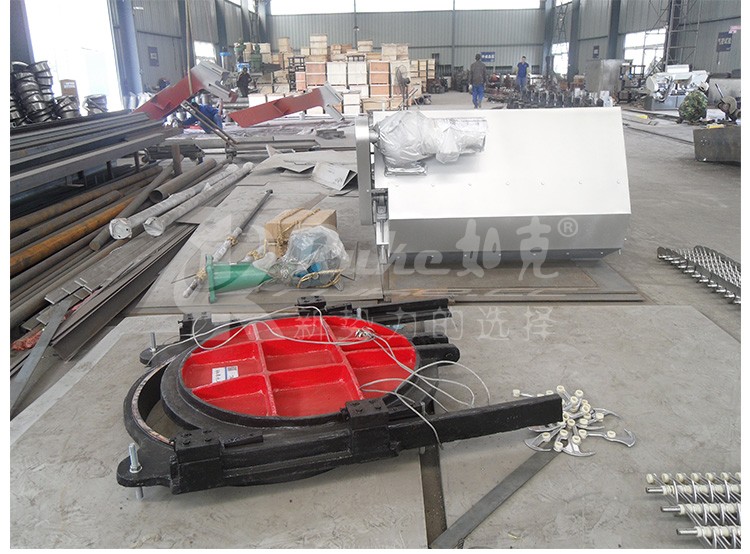

铸铁镶铜圆形闸门启闭机闸阀双向单止水螺杆暗杆式闸门

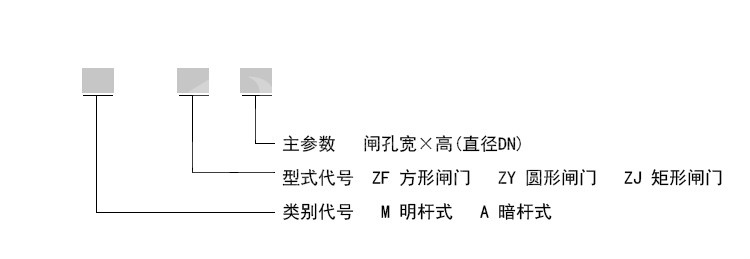

用途: 铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY和矩形MZJ三类,它采用特有的

产品详情


用途:

铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY和矩形MZJ三类,它采用特有的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。



结构特点和工作原理:

1、本闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2、本闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,密封性好。

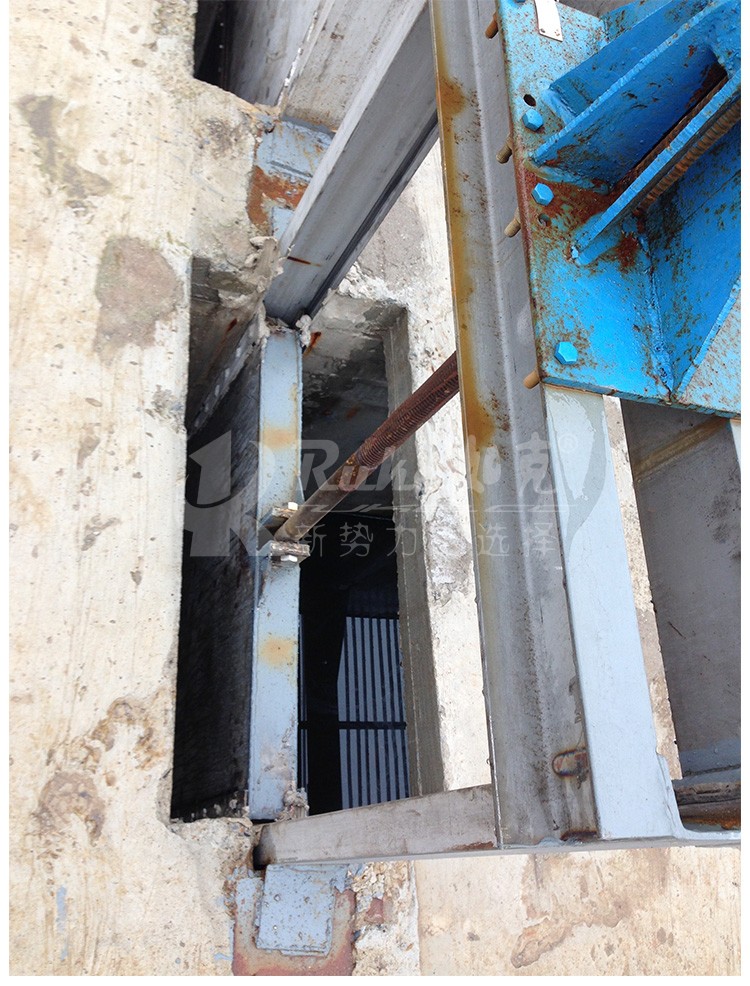

3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

4、品种规格齐全,适应性广。

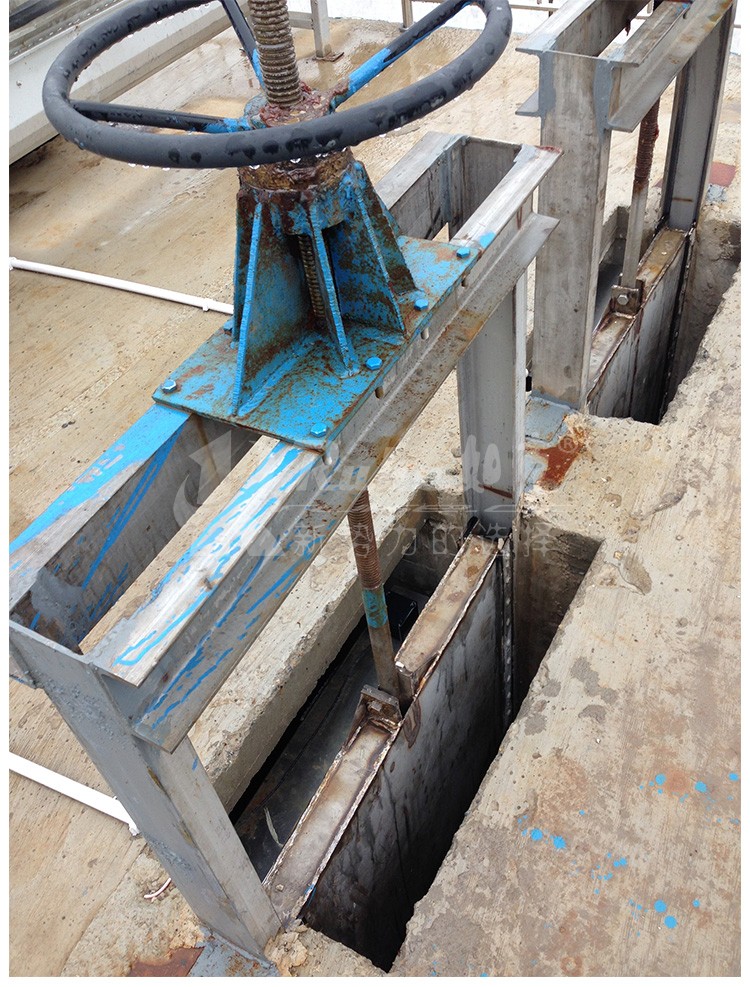

5、闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到放水、关水或调节水位的目的。




1.主要性能指标

a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

b)密封面每米长度渗水量:正向≤0.7L/min·m   反向≤1.25L/min·m

c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。

d)工作环境:温度-20℃~120℃   湿度:95%   工作介质:水与污水   PH值:5~10

e)安装位置:正常状态下正向迎水、处于铅垂状态。

f)工作水头:单向受压:正向:10m     反向:5m      双向受压:均为10m

g)启闭速度:不小于0.2m/min,不大于1.5m/min。

h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

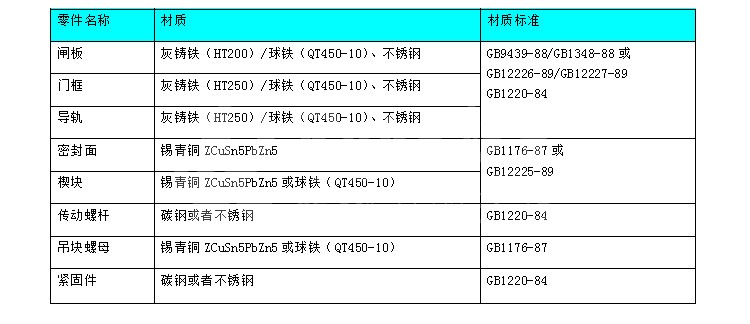

2.主要部件材质及执行标准
